NS降噪智慧伸缩装置

应用背景

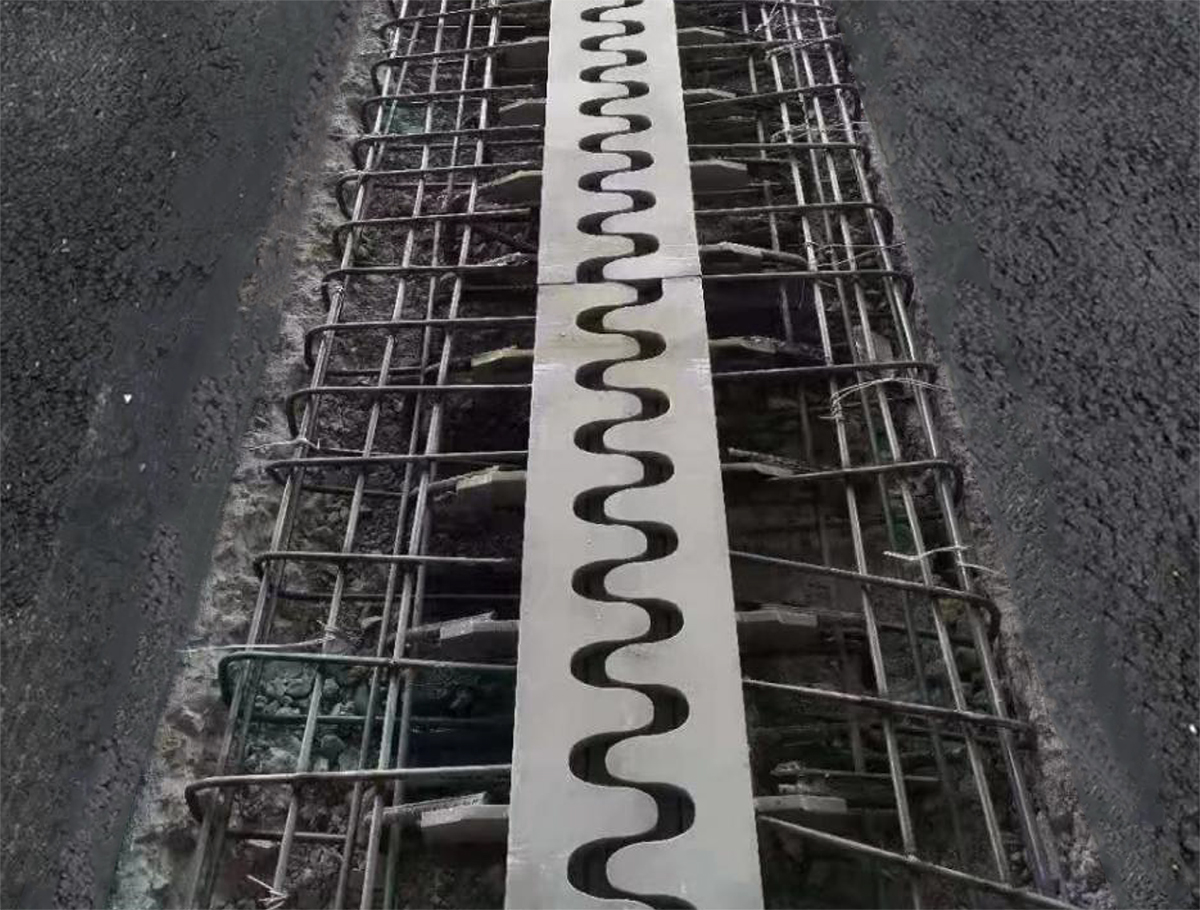

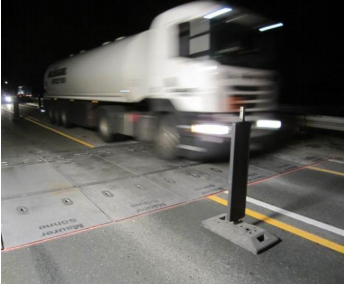

    随城市交通的不断完善,特别是桥梁与居民区距离越来越近,为减少车辆通过伸缩缝时产生的噪音,避免形成噪声污染,影响人们生产生活,现代桥梁结构中对减噪要求越来高,环保要求也愈加苛刻。NS型降噪智慧伸缩装置由南京毛勒工程材料有限公司资深研究团队通过不断实践并改进,通过车辆通行噪声监测比较,该种伸缩缝成品较其他伸缩缝能有效降噪7~8分贝,大大缓解对周边环境的噪音污染。

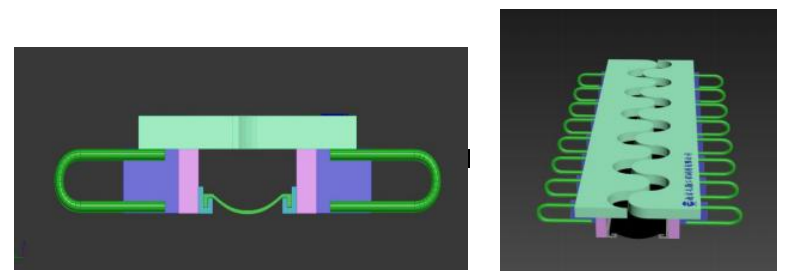

伸缩缝断面图

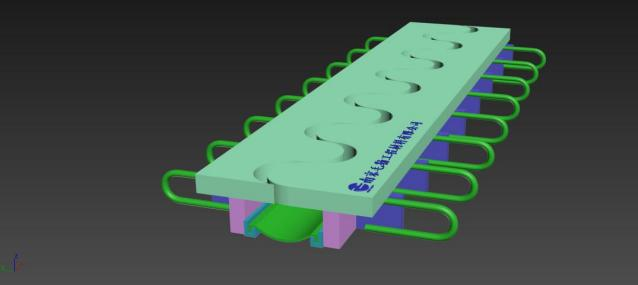

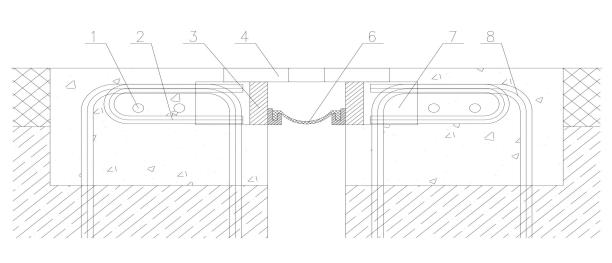

 1 NS 型降噪智慧伸缩装置断面结构示意图

1.横穿钢筋  2.锚环锚板  3.L 特制钢  4.S 型板  6.橡胶条  7.智慧芯片  8.预埋钢筋

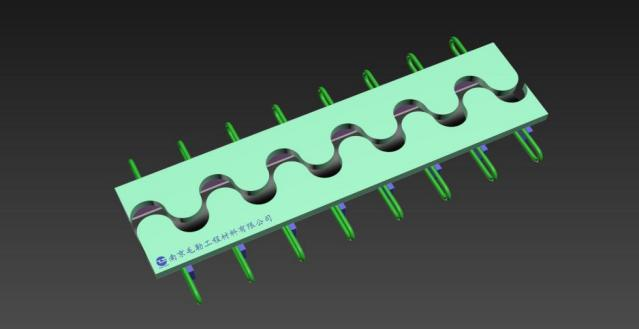

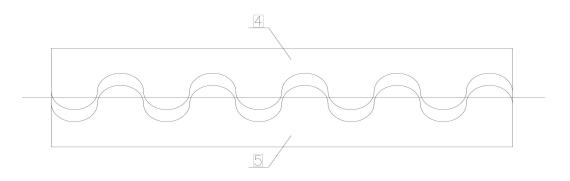

 2 NS 型降噪智慧伸缩装置整体俯视结构示意图


工作原理

锚固部分

NS型降噪智慧伸缩装置在结构上,锚板与锚环焊接,锚环与预埋在桥梁预埋钢筋固定连接,锚板、锚环、预埋钢筋焊接连接形成一整体,彼此呈相错设置的第一S形板和第二S板分别通过焊接连接L特制钢。这样的焊接方式可形成刚性锚固,达到增强使用寿命的效果。

防水部分

因下部结构采用单缝式模数式伸缩装置,即L特制钢间的镶嵌橡胶密封条完成防水结构设计,此设计拆装密封条简易方便。

减噪部分

通过波浪S型钢板,让车辆通过时轮胎不同时冲击伸缩缝,合理减少车辆荷载对伸缩缝装置的冲击力,从而达到降噪音的效果。



NS型降噪智慧伸缩装置的优势

    NS型降噪智慧伸缩装置经优化改进,不仅具备所有梳齿板缝的优势,而且集聚了型钢缝的特性,更拥有以下特点:

    无螺栓连接

    将锚环与预埋在桥梁内的预埋钢筋焊接,通过焊接形成一整体,再将第一S形板和第二S形板通过焊接与L特制钢连接,最后再浇筑混凝土,将NS型降噪智慧伸缩装置与桥梁固定连接,这样的安装方式更加简单便捷,同时避免了后期因螺栓松动产生的安全隐患和维修保养成本。

    降噪效果佳

    减少车轮胎与伸缩装置表面接触面积,降低荷载车辆通过伸缩缝时产生的噪音。经检测单位实地对比检测,NS型降噪智慧伸缩装置,较常规伸缩装置有效降噪约7-8分贝;较型钢伸缩装置有效降噪约8-10分贝,较梳齿板伸缩装置有效降噪约2-3分贝。

    刚性锚固

    NS型降噪智慧伸缩装置在结构上,锚板与锚环焊接,锚环与预埋在桥梁预埋钢筋固定连接,锚板、锚环、预埋钢筋焊接连接形成一整体,彼此呈相错设置的第一S形板和第二S板分别通过焊接连接L特制钢。这样的焊接方式可达到刚性锚固,增强使用寿命的效果。

    彻底防水

    L特制钢之间设置有橡胶条,橡胶条的两侧嵌入π型立板,并通过硫化粘接固定,橡胶 条在不受外力时呈V字形,桥梁结构在热胀冷缩及外力作用(风荷载等),桥梁中间构造缝的间隙会增大或减小,伸缩装置同样跟着运动,如在冬天时,气温降低,桥梁结构收缩,两侧的伸缩装置相背运动,L特制钢带动橡胶条向两侧拉伸,橡胶条趋于水平,积水被排出,可以减少积水结冰现象发生。

    智慧芯片

    通过安装智慧芯片,不仅可对在役的每一道伸缩装置的规格型号等信息进行记录存储,更能对运行期间的位移量进行监测。芯片内数据都将传输至云服务器终端,同时维修保养人员也可在现场通过手机NFC功能进行获取,既可提高保养维修人员的工作效率,通过物联网系统进行实时监测运行状况也有利于提高桥梁运行的安全性。





    NS型降噪智慧伸缩装置外形美观,防水降噪性能佳、安装简单、易维护保养清洁,配备智慧芯片实用性高,降低维护保养成本。
